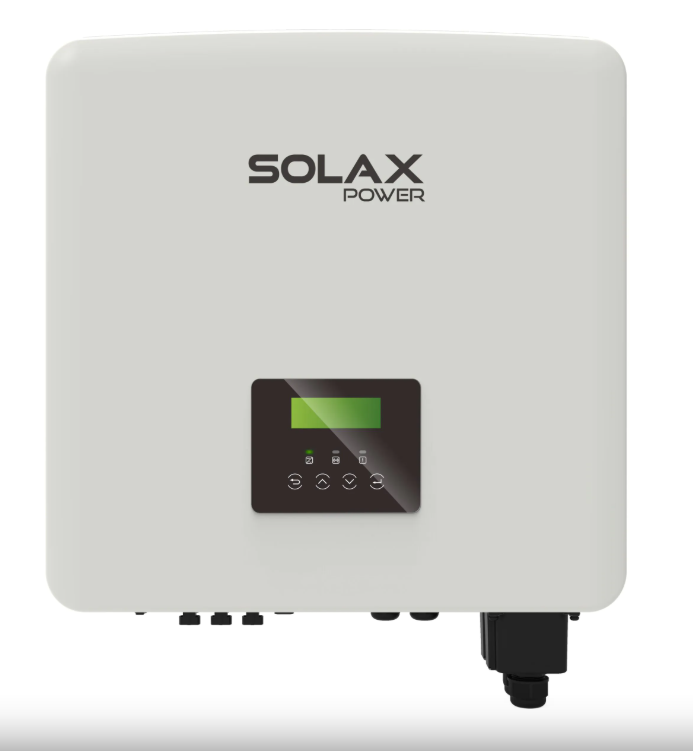

Inverteris SOLAX X3-Hybrid-12.0-D WiFi + LAN
SKU: F20S13
EAN: 2010000031902
| Gamintojas | |
|---|---|
| Nominali galia | |
| Maitinimas | |
| Hibridinis įrenginys | |
| Darbo režimas neprisijungus prie tinklo (off-grid) | |
| MPPT | |
| Garantija | |
| Grynasis plotis | |
| Grynoji gylis | |
| Grynasis aukštis | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tipas I | |
| SPD Tipas II | |
| SPD Tipas III | |
| SPD – Laisva vieta | |
| AFCI | |
| MPPT įtampos diapazonas | |
| Maksimali įėjimo srovė vienam MPPT [A] | |
| Maksimali įėjimo galia [W] | |
| Europos efektyvumas | |
| Svoris | 36,7 kg |
| CN | 85044086 |
Grynoji kaina
2 044,16 €
Grubus
Grubus
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-2.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-2.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-2.pdf
Produkto informacija
| Gamintojas | |
|---|---|
| Nominali galia | |
| Maitinimas | |
| Hibridinis įrenginys | |
| Darbo režimas neprisijungus prie tinklo (off-grid) | |
| MPPT | |
| Garantija | |
| Grynasis plotis | |
| Grynoji gylis | |
| Grynasis aukštis | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tipas I | |
| SPD Tipas II | |
| SPD Tipas III | |
| SPD – Laisva vieta | |
| AFCI | |
| MPPT įtampos diapazonas | |
| Maksimali įėjimo srovė vienam MPPT [A] | |
| Maksimali įėjimo galia [W] | |
| Europos efektyvumas | |
| Svoris | 36,7 kg |
| CN | 85044086 |
Trifazis hibridinis keitiklis SolaX Power X3-HYB-G4 PRO
SolaX Power X3-HYB-G4 PRO hibridinis keitiklis – pažangus trifazis įrenginys, skirtas gyvenamiesiems namams, siūlantis išmanų energijos valdymą ir aukštą efektyvumą. Su galingumo diapazonu nuo 4 kW iki 15 kW, suderinamumu su V2H technologija ir pažangiomis saugos funkcijomis, jis yra kompleksinis sprendimas modernioms saulės energetikos sistemoms su energijos kaupimu. Užtikrina patikimą maitinimą ir optimalią saulės energijos panaudojimą.
Pagrindinės SolaX Power X3-HYB-G4 PRO hibridinio keitiklio savybės:
- Išmanus energijos valdymas: Suderinamumas su V2H (Vehicle-to-Home) integracijai į išmanų namą, Smart Schedule, Smart Scene, 7×24 val. TOU (Time of Use) funkcijos bei suderinamumas su VPP (Virtual Power Plant) ir įvairiais standartais (OpenADR, IEEE2030.5, FCAS, API).
- Aukštas efektyvumas ir PV lankstumas: DC įėjimo srovė 20 A kiekvienam iš 3 MPPT sekiklių, galimybė prijungti iki 200 % PV pertekliaus, AC išėjimas iki 110 % vardinės galios bei labai platus MPPT įtampos diapazonas (110–950 V).
- Patikimas avarinis maitinimas (EPS): Gebėjimas tiekti iki 200 % vardinės galios EPS išėjime 10 sekundžių ir labai greitas perjungimas į avarinį maitinimą (UPS lygis) – mažiau nei 10 ms.
- Pažangus saugumas ir pritaikomumas: Įmontuotos II tipo SPD apsaugos AC ir DC pusėse, pasirenkama greito išjungimo funkcija bei pasirinktinė AFCI apsauga. Dvigubi akumuliatorių jungtys ir „2 viename“ funkcija palengvina energijos kaupimo sistemos plėtrą.
- Platus galingumo diapazonas ir aukštas efektyvumas: Modeliai nuo 4 kW iki 15 kW, maksimalus efektyvumas siekia iki 98,0 % – tai užtikrina efektyvią energijos konversiją.
Kam tai geras pasirinkimas?
SolaX Power X3-HYB-G4 PRO keitiklis puikiai tinka nuosavų namų savininkams, ieškantiems pažangaus, efektyvaus ir patikimo hibridinio energijos valdymo sprendimo. Išmaniosios funkcijos, tokios kaip suderinamumas su V2H ir VPP, didelis lankstumas konfigūruojant saulės modulių ir energijos kaupimo sistemą, išplėstinės saugos galimybės bei greitas avarinis maitinimas padeda maksimaliai didinti savireguliaciją, užtikrinti energetinį saugumą ir integruotis į modernų išmanų namą. Platus prieinamų galingumų spektras leidžia tiksliai pritaikyti įrenginį prie individualių energetinių poreikių.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-2.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-2.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-2.pdf
| Parametras | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| PV ĮVESTIS | |||||||
| Maks. rekomenduojama PV modulių rinkinio galia (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Maks. PV įėjimo įtampa (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominali PV įėjimo įtampa (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Darbinės įtampos diapazonas (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| MPPT įtampos diapazonas (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Paleidimo įtampa (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| MPP sekiklių skaičius / grandžių per MPP sekiklį | 2 (1/1) | 2 (1/1) | 2 (1/1) | 3 (1/1/1) | 3 (1/1/1) | 3 (1/1/1) | 3 (1/1/1) |
| Maks. įėjimo srovė į MPPT (MPPT1/2/3) (A) | 20 A / 20 A | 20 A / 20 A | 20 A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A |
| Maks. trumpojo jungimo įėjimo srovė į MPPT (MPPT1/2/3) (A) | 25 A / 25 A | 25 A / 25 A | 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A |
| AC ĮVESTIS IR IŠĖJIMAS (TINKLE) | |||||||
| Nominali išėjimo galia (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Nominali išėjimo srovė (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Maks. išėjimo tariamoji galia (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Maks. nuolatinė išėjimo srovė (A) | 6,7 | 6.7A | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Nominali AC įtampa (V) | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Maks. įėjimo AC tariamoji galia (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Maks. įėjimo AC srovė (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Nominali AC dažnis (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| AC dažnio diapazonas (Hz) | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz |
| Reguliuojamas galios faktoriaus diapazonas | – 1 (0,8 vėlinimo iki 0,8 priekinimo) | – 1 (0,8 vėlinimo iki 0,8 priekinimo) | – 1 (0,8 vėlinimo iki 0,8 priekinimo) | – 1 (0,8 vėlinimo iki 0,8 priekinimo) | – 1 (0,8 vėlinimo iki 0,8 priekinimo) | – 1 (0,8 vėlinimo iki 0,8 priekinimo) | – 1 (0,8 vėlinimo iki 0,8 priekinimo) |
| THDi (nominali galia) (%) | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| AKUMULIATORIUS | |||||||
| Akumuliatoriaus tipas | Ličio | Ličio | Ličio | Ličio | Ličio | Ličio | Ličio |
| Akumuliatoriaus įtampos diapazonas (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Maks. įkrovimo / iškrovimo srovė (A) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) |
| EPS IŠĖJIMAS (NE TINKLE) (SU AKUMULIATORIUMI) | |||||||
| Nominali EPS išėjimo įtampa, dažnis (V, Hz) | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Nominali EPS išėjimo galia (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Pikinė EPS išėjimo galia (VA) | 2 kartus nominalios galios, 10 s | 2 kartus nominalios galios, 10 s | 2 kartus nominalios galios, 10 s | 2 kartus nominalios galios, 10 s | 2 kartus nominalios galios, 10 s | 2 kartus nominalios galios, 10 s | 2 kartus nominalios galios, 10 s |
| Perjungimo laikas (ms) | <10 | <10 | <10 | <10 | <10 | <10 | <10 |
| NAUDINGUMAS | |||||||
| Maks. naudingumas (%) | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% |
| Europos naudingumas (%) | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% |
| APLINKOS APRIBOJIMAI | |||||||
| Apsaugos klasė | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Darbinės aplinkos temperatūros diapazonas (°C) | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C |
| Maks. eksploatacijos aukštis (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Santykinė drėgmė (%) | 0 – 100% RH (kondensacija) | 0 – 100% RH (kondensacija) | 0 – 100% RH (kondensacija) | 0 – 100% RH (kondensacija) | 0 – 100% RH (kondensacija) | 0 – 100% RH (kondensacija) | 0 – 100% RH (kondensacija) |
| Perkrovos kategorija | Maitinimo tinklas: III, Akumuliatorius: II, PV: II | Maitinimo tinklas: III, Akumuliatorius: II, PV: II | Maitinimo tinklas: III, Akumuliatorius: II, PV: II | Maitinimo tinklas: III, Akumuliatorius: II, PV: II | Maitinimo tinklas: III, Akumuliatorius: II, PV: II | Maitinimo tinklas: III, Akumuliatorius: II, PV: II | Maitinimo tinklas: III, Akumuliatorius: II, PV: II |
| BENDRA | |||||||
| Išmatavimai (plotis x aukštis x ilgis) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Grynasis svoris (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Aušinimo koncepcija | Natūralus aušinimas | Natūralus aušinimas | Natūralus aušinimas | Išmanus aušinimas | Išmanus aušinimas | Išmanus aušinimas | Išmanus aušinimas |
| Komunikacijos sąsajos | COM1 (Paralelinis 1, Paralelinis 2, BMS 1, BMS 2, RS485, SKAITIKLIS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Šilumos siurblys) | COM1 (Paralelinis 1, Paralelinis 2, BMS 1, BMS 2, RS485, SKAITIKLIS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Šilumos siurblys) | COM1 (Paralelinis 1, Paralelinis 2, BMS 1, BMS 2, RS485, SKAITIKLIS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Šilumos siurblys) | COM1 (Paralelinis 1, Paralelinis 2, BMS 1, BMS 2, RS485, SKAITIKLIS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Šilumos siurblys) | COM1 (Paralelinis 1, Paralelinis 2, BMS 1, BMS 2, RS485, SKAITIKLIS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Šilumos siurblys) | COM1 (Paralelinis 1, Paralelinis 2, BMS 1, BMS 2, RS485, SKAITIKLIS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Šilumos siurblys) | COM1 (Paralelinis 1, Paralelinis 2, BMS 1, BMS 2, RS485, SKAITIKLIS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Šilumos siurblys) |
| Energijos sąnaudos (naktį) (W) | < 40W budėjimo režime, < 5W neveikimo režime | < 40W budėjimo režime, < 5W neveikimo režime | < 40W budėjimo režime, < 5W neveikimo režime | < 40W budėjimo režime, < 5W neveikimo režime | < 40W budėjimo režime, < 5W neveikimo režime | < 40W budėjimo režime, < 5W neveikimo režime | < 40W budėjimo režime, < 5W neveikimo režime |
| Topologija | Neizoliuotas | Neizoliuotas | Neizoliuotas | Neizoliuotas | Neizoliuotas | Neizoliuotas | Neizoliuotas |
| Sertifikatai ir patvirtinimai | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Papildomas AC maitinimas (APS) | Įmontuotas | Įmontuotas | Įmontuotas | Įmontuotas | Įmontuotas | Įmontuotas | Įmontuotas |
| APSAUGA | |||||||
| Aktyvus anti-islanding apsaugos metodas | Dažnio poslinkis | Dažnio poslinkis | Dažnio poslinkis | Dažnio poslinkis | Dažnio poslinkis | Dažnio poslinkis | Dažnio poslinkis |
| Apsauga nuo viršįtampių (DC / AC) | DC: Tipas II, AC: Tipas II | DC: Tipas II, AC: Tipas II | DC: Tipas II, AC: Tipas II | DC: Tipas II, AC: Tipas II | DC: Tipas II, AC: Tipas II | DC: Tipas II, AC: Tipas II | DC: Tipas II, AC: Tipas II |
| AFCI (arkinės srovės apsaugos jungiklis) | Pasirenkamas | Pasirenkamas | Pasirenkamas | Pasirenkamas | Pasirenkamas | Pasirenkamas | Pasirenkamas |
| Kitos apsaugos | Apsauga nuo viršįtampių / žemos įtampos, DC izoliacijos apsauga, Apsauga nuo DC atvirkštinės polarizacijos, Tinklo stebėjimas, DC injekcijos stebėjimas, Grįžtančios srovės stebėjimas, Nuotėkinės srovės aptikimas, Apsauga nuo pernelyg aukštos temperatūros, AC viršįtampių apsauga, AC trumpojo jungimo apsauga | ||||||
Pastabos:
- ① Maksimali įėjimo įtampa yra DC įtampos viršutinė riba. Bet kokia didesnė DC įtampa gali pažeisti keitiklį.
- ② Įėjimo įtampa, viršijanti MPPT įtampos diapazoną, gali suaktyvinti keitiklio apsaugą.
- ③ AC dažnio diapazonas gali skirtis priklausomai nuo šalies standartų.
- ④ Jei abu akumuliatoriaus prievadai prijungti prie atskirų akumuliatorių, tai 25 A vienam prievadui. Jei vienas prievadas prijungtas prie vieno akumuliatoriaus, tai 30A. Jei abu prievadai prijungti prie vieno akumuliatoriaus naudojant 2 į 1 skirstomąją jungtį (parduodama atskirai), srovė yra 50A.
- ⑤ Vertės mažinamos esant +45 °C.
