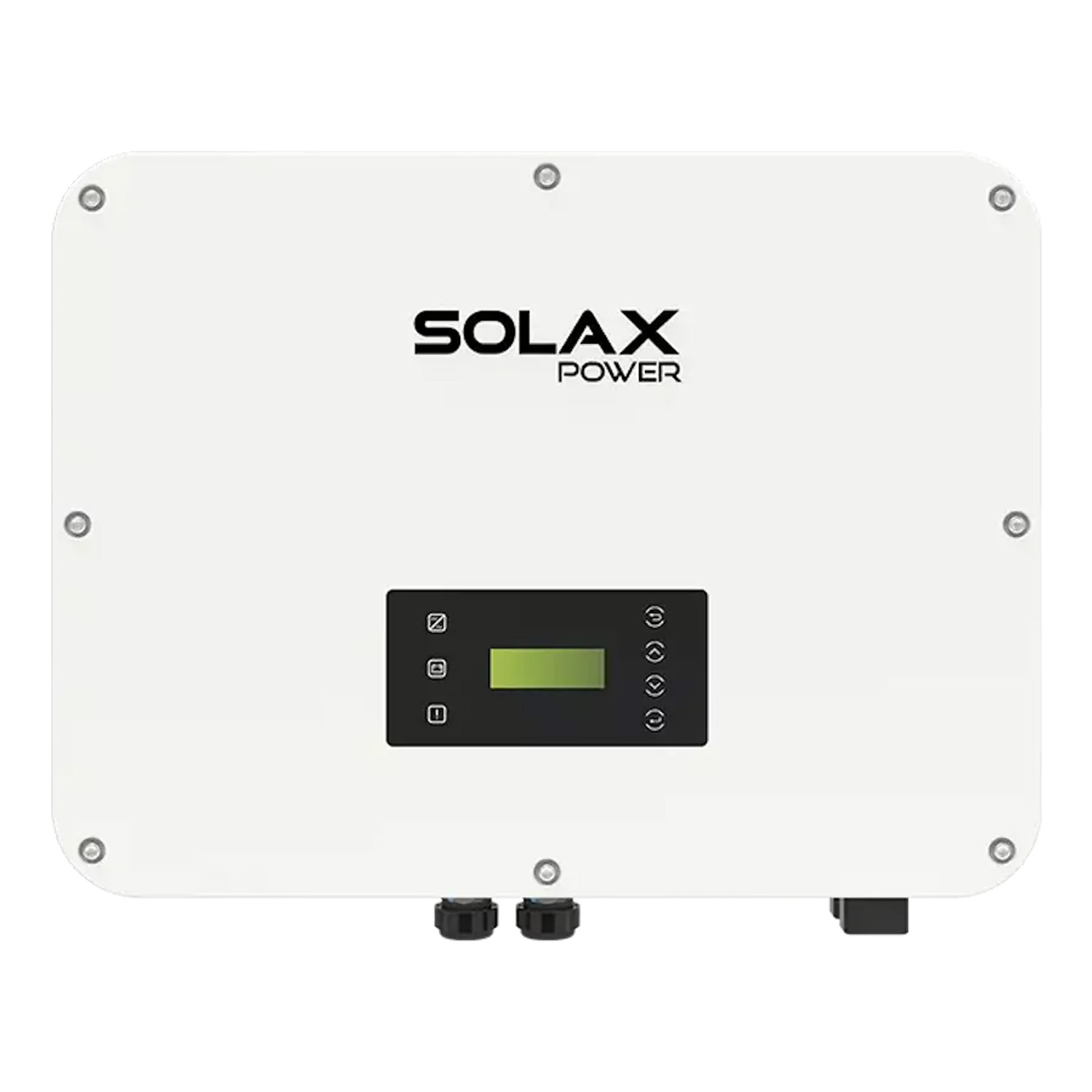

Keitiklis SOLAX X3-ULT-20K
SKU: F20S127
EAN: 2010000034965
| Gamintojas | |
|---|---|
| Nominali galia | |
| Maitinimas | |
| Hibridinis įrenginys | |
| Darbo režimas neprisijungus prie tinklo (off-grid) | |
| MPPT | 2 |
| Garantija | |
| Grynasis plotis | |
| Grynoji gylis | |
| Grynasis aukštis | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Taip |
| SPD Tipas I | |
| SPD Tipas II | |
| SPD Typ III | Ne |
| SPD – Laisva vieta | |
| AFCI | Pasirinktinai |
| MPPT įtampos diapazonas | |
| Maksimali įėjimo srovė vienam MPPT [A] | 36/36 A |
| Svoris | 55,98 kg |
| CN | 85044086 |
Grynoji kaina
3 211,52 €
Grubus
Grubus
Produkto informacija
| Gamintojas | |
|---|---|
| Nominali galia | |
| Maitinimas | |
| Hibridinis įrenginys | |
| Darbo režimas neprisijungus prie tinklo (off-grid) | |
| MPPT | 2 |
| Garantija | |
| Grynasis plotis | |
| Grynoji gylis | |
| Grynasis aukštis | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Taip |
| SPD Tipas I | |
| SPD Tipas II | |
| SPD Typ III | Ne |
| SPD – Laisva vieta | |
| AFCI | Pasirinktinai |
| MPPT įtampos diapazonas | |
| Maksimali įėjimo srovė vienam MPPT [A] | 36/36 A |
| Svoris | 55,98 kg |
| CN | 85044086 |
Keitikliai Solax X3-Ultra (trifaziniai)
Solax X3-Ultra keitikliai — pažangūs trifaziniai sprendimai tinklui prijungtoms sistemoms, sukurti maksimaliam našumui ir patikimumui užtikrinti. Dėl novatoriškos konstrukcijos ir aukšto konversijos efektyvumo jie užtikrina optimalų energijos iš fotovoltinių modulių panaudojimą.
Pagrindinės Solax X3-Ultra savybės:
- Maksimali PV modulių galia iki 60 000 Wp.
- Didžiausia DC įėjimo įtampa iki 1000 V.
- Galimybė prijungti iki 3 MPP sekėjų su grandinių (stringų) konfigūracija 2/2/2.
- Maksimali akivaizdinė AC galia nuo 16 500 VA iki 30 000 VA, priklausomai nuo modelio.
- Suderinama su ličio jonų akumuliatoriais, įtampos diapazonas 180–800 V.
- EPS piko galia iki 30 000 VA su perjungimo laiku mažesniu nei 10 ms.
- Apsaugos klasė IP66 ir platus darbinės temperatūros diapazonas nuo -35 °C iki 60 °C.
- Išplėstinės apsaugos funkcijos, įskaitant AFCI.
Kam tai tinkamas pasirinkimas?
Solax X3-Ultra keitikliai yra puikus pasirinkimas didelės galios fotovoltinėms sistemoms — tiek komerciniams objektams, tiek dideliems gyvenamiesiems pastatams. Jų universalumas, aukštas efektyvumas, galimybė integruotis su energijos kaupikliais ir pažangios apsaugos funkcijos daro juos tinkamu sprendimu ieškantiems efektyvių ir patikimų sistemų.
| Parametras | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| PV ĮĖJIMAS | ||||||
| Maksimali rekomenduojama saulės modulių galia [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maks. nuolatinės srovės įėjimo galia [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maks. DC įtampa [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominali darbinė DC įtampa [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| MPPT / grandinių skaičius | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Maks. srovė (PV1 įėjimas/PV2 įėjimas/PV3 įėjimas) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Maks. trumpasis srovės stipris (PV1 įėjimas PV2 įėjimas PV3 įėjimas) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| MPPT įtampos diapazonas [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Pradinė išėjimo įtampa [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC IŠĖJIMAS (TINKLO) | ||||||
| Nominali kintamosios srovės galia [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Maks. regimoji AC galia [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nominali tinklo įtampa (AC įtampos diapazonas) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominali tinklo dažnis [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nominali AC srovė [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Maks. AC srovė [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Galios koeficientas | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Harmoninių kiekis (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| AC ĮĖJIMAS | ||||||
| Nominali kintamosios srovės galia [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominali AC srovė [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nominali tinklo įtampa (AC įtampos diapazonas) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominali tinklo dažnis [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATERIJA | ||||||
| Baterijos tipas | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Akumuliatoriaus įtampos diapazonas [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Maks. įkrovimo / iškrovimo srovė [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS IŠĖJIMAS (SU BATERIJA) | ||||||
| EPS piko galia [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS nominali galia [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS nominali įtampa [V], dažnis [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| EPS nominali srovė [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Perjungimo laikas [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Harmoninių kiekis (THDV, linijinė apkrova) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| ENERGIJOS SĄNAUDOS | ||||||
| Savaiminė sąnauda (naktį) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| APSauga | ||||||
| Apsauga nuo atsiskyrimo nuo tinklo (anti-islanding) | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Apsauga nuo atvirkštinės DC polarizacijos | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Izoliacijos stebėsena | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Diferencinės srovės stebėjimas | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Apsauga nuo perkrovos (AC) | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Apsauga nuo trumpojo jungimo (AC) | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Apsauga nuo įtampos šuolių (AC) | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Apsauga nuo perkaitimo | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Akumuliatoriaus pakrovimas iš tinklo (reverse charging) | TAIP | TAIP | TAIP | TAIP | TAIP | TAIP |
| Apsauga nuo viršįtampių | II tipo, DC ir AC | II tipo, DC ir AC | II tipo, DC ir AC | II tipo, DC ir AC | II tipo, DC ir AC | II tipo, DC ir AC |
| AFCI | PASIRINKTINIS | PASIRINKTINIS | PASIRINKTINIS | PASIRINKTINIS | PASIRINKTINIS | PASIRINKTINIS |
| EFEKTYVUMAS | ||||||
| Maks. efektyvumas / EURO efektyvumas | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nominali įkrovimo efektyvumas | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| MPPT valdymo efektyvumas | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARTAS | ||||||
| Saugumas | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Sertifikatai | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| BENDRI DUOMENYS | ||||||
| Apsaugos klasė | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Darbinės temperatūros diapazonas [°C] | – 35~60 (galios mažinimas virš +45) | – 35~60 (galios mažinimas virš +45) | – 35~60 (galios mažinimas virš +45) | – 35~60 (galios mažinimas virš +45) | – 35~60 (galios mažinimas virš +45) | – 35~60 (galios mažinimas virš +45) |
| Santykinė drėgmė [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Aukštis [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Laikymo temperatūra [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Matmenys (P x A x G) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Svoris (kg) | 47 | 47 | 47 | 47 | 47 | 47 |
| Aušinimo koncepcija | Išmanus aušinimas | Išmanus aušinimas | Išmanus aušinimas | Išmanus aušinimas | Išmanus aušinimas | Išmanus aušinimas |
| Topologija | Be transformatoriaus | Be transformatoriaus | Be transformatoriaus | Be transformatoriaus | Be transformatoriaus | Be transformatoriaus |
| Komunikacija | Modbus (RS485), Skaitiklis (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitiklis (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitiklis (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitiklis (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitiklis (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitiklis (RS485), DI × 5, DO × 2 |
Pastaba: PV3 įėjimas prieinamas tik 15KP, 25K ir 30K modeliams.
