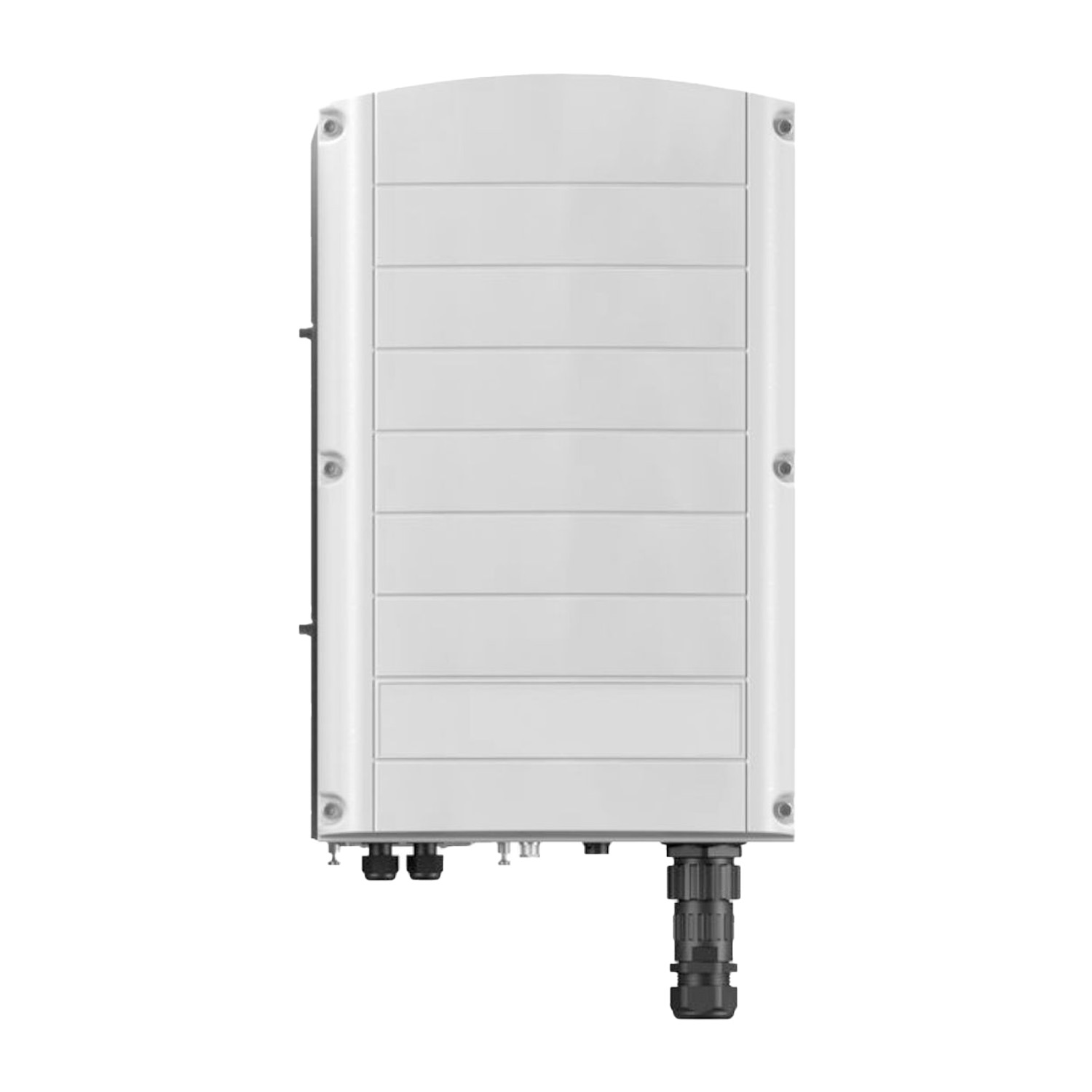

Pagalbinis įrenginys SOLAR EDGE SESUK – RWR0INNN4 SINERGINĖ TECHNOLOGIJA (su RSD)
SKU: F240O1
EAN: 2010000031643
| Gamintojas | |
|---|---|
| Hibridinis įrenginys | |
| Darbo režimas neprisijungus prie tinklo (off-grid) | |
| Grynasis plotis | |
| Grynoji gylis | |
| Grynasis aukštis | |
| Svoris | 33,86 kg |
| CN | 85044095 |
Grynoji kaina
1 127,04 €
Grubus
Grubus
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Produkto informacija
| Gamintojas | |
|---|---|
| Hibridinis įrenginys | |
| Darbo režimas neprisijungus prie tinklo (off-grid) | |
| Grynasis plotis | |
| Grynoji gylis | |
| Grynasis aukštis | |
| Svoris | 33,86 kg |
| CN | 85044095 |
Trifaziniai SolarEdge keitikliai su sinergijos technologija (Europa)
Pažangūs trifaziniai SolarEdge keitikliai su sinergijos technologija (modeliai SE50K, SE66.6K, SE90K, SE100K, SE120K) yra specialiai sukurti didelėms saulės elektrinėms Europos rinkai. Jie sujungia novatorišką modulinę konstrukciją su greito paleidimo funkcija, aukštu efektyvumu ir išsamia apsauga, siūlydami patikimą ir efektyvų sprendimą komerciniams ir pramoniniams projektams. Ilgas garantinis laikotarpis – nuo 12 iki 20 metų – pabrėžia jų patvarumą ir kokybę.
Pagrindinės trifazių SolarEdge keitiklių su sinergijos technologija (Europa) savybės:
- Modulinė sinergijos technologija: palengvina montavimą (net dviem žmonėms dėl lengvos konstrukcijos), didina patikimumą per nepriklausomą sinerginių vienetų veikimą (2 arba 3 vienetai vienam keitikliui) ir supaprastina eksploatavimą. Keitikliai prieinami nuo 50 kW iki 120 kW.
- Greitas montavimas ir paleidimas: išankstinio įdiegimo funkcija leidžia automatiškai patikrinti sistemos komponentus ir laidų jungtis dar montavimo metu, prieš prijungiant prie tinklo, o paleidimą lengvai atlikti per mobiliąją programėlę SetApp.
- Pažangios saugos funkcijos: integruoti temperatūros jutikliai, aptinkantys laidų gedimus; integruota apsauga nuo lanko gedimų; pasirenkama greito išjungimo funkcija; stebimi, vietoje keičiami viršįtampių apsaugos įtaisai (DC SPD tipo 2) ir RS485 apsauga.
- Aukštas efektyvumas ir veiklos optimizavimas: maksimali keitiklio naudingumo rodiklių vertė iki 98,3 % ir integruota potencialo sukeltos degradacijos (PID) mažinimo funkcija užtikrina maksimalų sistemos našumą visą eksploatacijos laikotarpį.
- Išsamus stebėjimas ir komunikacija: pilnas sistemos veiklos matomumas dėka modulinio lygmens stebėjimo, su galimybe jungtis per Ethernet, Wi‑Fi (pasirinktinai) arba mobilųjį ryšį (pasirinktinai).
Kam tai yra geras pasirinkimas?
Trifaziniai SolarEdge keitikliai su sinergijos technologija yra idealus sprendimas didelėms komercinėms ir pramoninėms saulės elektrinėms Europoje. Jų modulinė konstrukcija, pažangios apsaugos funkcijos, aukštas efektyvumas ir išsamios stebėjimo galimybės daro juos puikiu pasirinkimu investuotojams ir vystytojams, ieškantiems patikimų, lengvai montuojamų ir eksploatuojamų bei ekonomiškų sprendimų. Ilgas garantinis laikotarpis dar labiau patvirtina jų aukštą kokybę ir ilgaamžiškumą, kas yra ypač svarbu įgyvendinant didelius energetikos projektus.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parametras | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| IŠĖJIMAS | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nominali aktyvioji AC išėjimo galia (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimali rodybinė AC išėjimo galia (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC išėjimo įtampa – fazė‑fazė/fazė‑neutralus (nominaliai) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| AC išėjimo įtampa – diapazonas fazė‑fazė/fazė‑neutralus (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC dažnis (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimali pastovi išėjimo srovė (vienai fazei) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| AC išėjimo linijų sujungimai | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Palaikomi tinklai | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimali diferencinė srovė(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Tinklo stebėjimas, darbo saloje apsauga, konfigūruojamas galios koeficientas, pagal šalį konfigūruojami slenkstiniai parametrai | Taip | Taip | Taip | Taip | Taip |
| Bendras harmoninių iškraipymas (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Galios faktoriaus diapazonas | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 |
| ĮĖJIMAS | |||||
| Maksimali DC galia (STC modulis) inverteris / sinerginė vienetė (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Be transformatoriaus, neįžemintas | Taip | Taip | Taip | Taip | Taip |
| Maksimali DC įtampa nuo DC+ iki DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominali DC įtampa nuo DC+ iki DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maksimali įėjimo srovė (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Apsauga nuo atvirkštinės polarizacijos | Taip | Taip | Taip | Taip | Taip |
| Žemės gedimų aptikimas | Jautrumas 167 kΩ vienai sinerginei vienetei(4) | Jautrumas 167 kΩ vienai sinerginei vienetei(4) | Jautrumas 167 kΩ vienai sinerginei vienetei(4) | Jautrumas 167 kΩ vienai sinerginei vienetei(4) | Jautrumas 167 kΩ vienai sinerginei vienetei(4) |
| Maksimalus inverterio efektyvumas (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europos efektyvumas (svertinis) (%) | 98 | 98 | 98 | 98 | 98 |
| Naktinis elektros suvartojimas (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| KITOS FUNKCIJOS | |||||
| Palaikomi komunikacijos sąsajų tipai(5) | 2 x RS485, Ethernet, Wi‑Fi (pasirinktinai), mobilus tinklas (pasirinktinai) | 2 x RS485, Ethernet, Wi‑Fi (pasirinktinai), mobilus tinklas (pasirinktinai) | 2 x RS485, Ethernet, Wi‑Fi (pasirinktinai), mobilus tinklas (pasirinktinai) | 2 x RS485, Ethernet, Wi‑Fi (pasirinktinai), mobilus tinklas (pasirinktinai) | 2 x RS485, Ethernet, Wi‑Fi (pasirinktinai), mobilus tinklas (pasirinktinai) |
| Išmanus energijos valdymas | Eksporto ribojimas | Eksporto ribojimas | Eksporto ribojimas | Eksporto ribojimas | Eksporto ribojimas |
| Inverterio paleidimas | Mobilioji programėlė SetApp, naudojanti įmontuotą Wi‑Fi prieigos tašką vietiniam ryšiui | Mobilioji programėlė SetApp, naudojanti įmontuotą Wi‑Fi prieigos tašką vietiniam ryšiui | Mobilioji programėlė SetApp, naudojanti įmontuotą Wi‑Fi prieigos tašką vietiniam ryšiui | Mobilioji programėlė SetApp, naudojanti įmontuotą Wi‑Fi prieigos tašką vietiniam ryšiui | Mobilioji programėlė SetApp, naudojanti įmontuotą Wi‑Fi prieigos tašką vietiniam ryšiui |
| Apsauga nuo elektrinio lanko trikdžių | Įmontuota, su galimybe konfigūruoti vartotojui (atitinka UL1699B) | Įmontuota, su galimybe konfigūruoti vartotojui (atitinka UL1699B) | Įmontuota, su galimybe konfigūruoti vartotojui (atitinka UL1699B) | Įmontuota, su galimybe konfigūruoti vartotojui (atitinka UL1699B) | Įmontuota, su galimybe konfigūruoti vartotojui (atitinka UL1699B) |
| Greitas išjungimas | Pasirinktinai (automatiškai po atjungimo nuo AC tinklo) | Pasirinktinai (automatiškai po atjungimo nuo AC tinklo) | Pasirinktinai (automatiškai po atjungimo nuo AC tinklo) | Pasirinktinai (automatiškai po atjungimo nuo AC tinklo) | Pasirinktinai (automatiškai po atjungimo nuo AC tinklo) |
| PID reguliatorius | Nakties valandos, įmontuotas | Nakties valandos, įmontuotas | Nakties valandos, įmontuotas | Nakties valandos, įmontuotas | Nakties valandos, įmontuotas |
| Viršįtampio apsauga RS485 (prievadai 1+2) | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas |
| DC viršįtampių apsauga | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas | II tipo, keičiamas vietoje, integruotas |
| AC viršįtampių apsauga | II tipo, keičiamas vietoje, pasirinktinai | II tipo, keičiamas vietoje, pasirinktinai | II tipo, keičiamas vietoje, pasirinktinai | II tipo, keičiamas vietoje, pasirinktinai | II tipo, keičiamas vietoje, pasirinktinai |
| DC saugikliai (vienpoliai) | 25 A, pasirinktinai | 25 A, pasirinktinai | 25 A, pasirinktinai | 25 A, pasirinktinai | 25 A, pasirinktinai |
| DC jungiklis | Pasirinktinai | Pasirinktinai | Pasirinktinai | Pasirinktinai | Pasirinktinai |
| ATITIKTIS STANDARTAMS | |||||
| Saugumas | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Tinklui prijungimo standartai(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Taip | Taip | Taip | Taip | Taip |
| ĮRENGIMO PARAMETRAI | |||||
| Sinerginių vienetų skaičius inverteriui | 2 | 2 | 3 | 3 | 3 |
| AC laido skerspjūvis ir išorinis diametras: linija/PE (aliuminis arba varis) (mm²/mm) | Skerspjūvis iki 120 / 70 mm²; išorinis diametras 30-50 / 12-20 mm | Skerspjūvis iki 120 / 70 mm²; išorinis diametras 30-50 / 12-20 mm | Skerspjūvis iki 120 / 70 mm²; išorinis diametras 30-50 / 12-20 mm | Skerspjūvis iki 120 / 70 mm²; išorinis diametras 30-50 / 12-20 mm | Skerspjūvis iki 120 / 70 mm²; išorinis diametras 30-50 / 12-20 mm |
| DC įėjimas: inverteris/sinerginė vienetė(7)(8) | 8/4 poros MC4 | 8/4 poros MC4 | Kabelio įvadas (dławica), 2 poros/1 pora, skerspjūvis iki 50 mm², aliuminis arba varis, laido išorinis diametras 12-20 mm | Kabelio įvadas (dławica), 2 poros/1 pora, skerspjūvis iki 50 mm², aliuminis arba varis, laido išorinis diametras 12-20 mm | 12/4 poros MC4, Kabelio įvadas (dławica), 3 poros / 1 pora, skerspjūvis iki 50 mm² aliuminis arba varis, laido išorinis diametras 12-20 mm |
| Matmenys (aukšt. x plot. x gyl.) (mm) – Sinerginė vienetė | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Matmenys (aukšt. x plot. x gyl.) (mm) – Sinergijos valdymo įrenginys | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Svoris (kg) – Sinerginė vienetė | 32 | 32 | 32 | 32 | 32 |
| Svoris (kg) – Sinergijos valdymo įrenginys | 18 | 18 | 18 | 18 | 18 |
| Darbo temperatūrų diapazonas (°C) | nuo -40 iki +60(9) | nuo -40 iki +60(9) | nuo -40 iki +60(9) | nuo -40 iki +60(9) | nuo -40 iki +60(9) |
| Aušinimas | Ventiliatorius (keičiamas) | Ventiliatorius (keičiamas) | Ventiliatorius (keičiamas) | Ventiliatorius (keičiamas) | Ventiliatorius (keičiamas) |
| Triukšmo lygis (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Apsaugos lygis | IP65 – lauke ir viduje | IP65 – lauke ir viduje | IP65 – lauke ir viduje | IP65 – lauke ir viduje | IP65 – lauke ir viduje |
| Montavimas | Pridedamas tvirtinimo laikiklis | Pridedamas tvirtinimo laikiklis | Pridedamas tvirtinimo laikiklis | Pridedamas tvirtinimo laikiklis | Pridedamas tvirtinimo laikiklis |
(1) Parinktis prieinama kai kuriose šalyse. Daugiau informacijos: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 Jungtinėje Karalystėje
(3) Jei reikalingas išorinis RCD, jo išsijungimo srovė turi būti ≥ 200 mA SE50K/SE66.6K; ≥ 300 mA SE90K, SE100K
(4) Jei to leidžia vietos teisės aktai
(5) Norėdami gauti specifikacijas papildomoms komunikacijos parinktims, apsilankykite https://www.solaredge.com/products/communication arba Resursų bibliotekos puslapyje: https://www.solaredge.com/downloads# ir atsisiųskite atitinkamą duomenų lapą
(6) Visos normos ir sertifikatai yra prieinami atsisiuntimui kategorijoje „Sertifikatai“ Resursų bibliotekoje: https://www.solaredge.com/downloads#/
(7) DC įėjimas yra prieinamas su MC4 jungtimis arba kabelio įvadais pagal inverterio dalių numerį. Daugiau informacijos kreipkitės į SolarEdge
(8) Tik Staubli gaminamos MC4 jungtys yra patvirtintos naudoti
(9) Galingumo mažinimas – specifikacijai žr. https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
