| Gamintojas | |
|---|---|
| Modelis | |
| Galia | |
| Fullblack | |
| Rėmo spalva | |
| Našumas | |
| Tier 1 | |
| Produkto garantija | |
| Linijinė galios garantija | |
| Modulio tipas | |
| Fotovoltinio elemento tipas | |
| Dvigubas stiklas | |
| BusBar kiekis | |
| Ugniai atsparumo klasė | |
| Rėmo storis | |
| Aukštis | |
| Plotis | |
| Didžiausia statinė apkrova (Pa) | |
| Laido ilgis (+) | |
| Laido ilgis (-) | 350 mm |
| Kiekis ant padėklo | |
| Kiekis konteineryje | |
| Svoris | 21,6 kg |
| CN | 85414300 |
| Gamintojas | |
|---|---|
| Modelis | |
| Galia | |
| Fullblack | |
| Rėmo spalva | |
| Našumas | |
| Tier 1 | |
| Produkto garantija | |
| Linijinė galios garantija | |
| Modulio tipas | |
| Fotovoltinio elemento tipas | |
| Dvigubas stiklas | |
| BusBar kiekis | |
| Ugniai atsparumo klasė | |
| Rėmo storis | |
| Aukštis | |
| Plotis | |
| Didžiausia statinė apkrova (Pa) | |
| Laido ilgis (+) | |
| Laido ilgis (-) | 350 mm |
| Kiekis ant padėklo | |
| Kiekis konteineryje | |
| Svoris | 21,6 kg |
| CN | 85414300 |

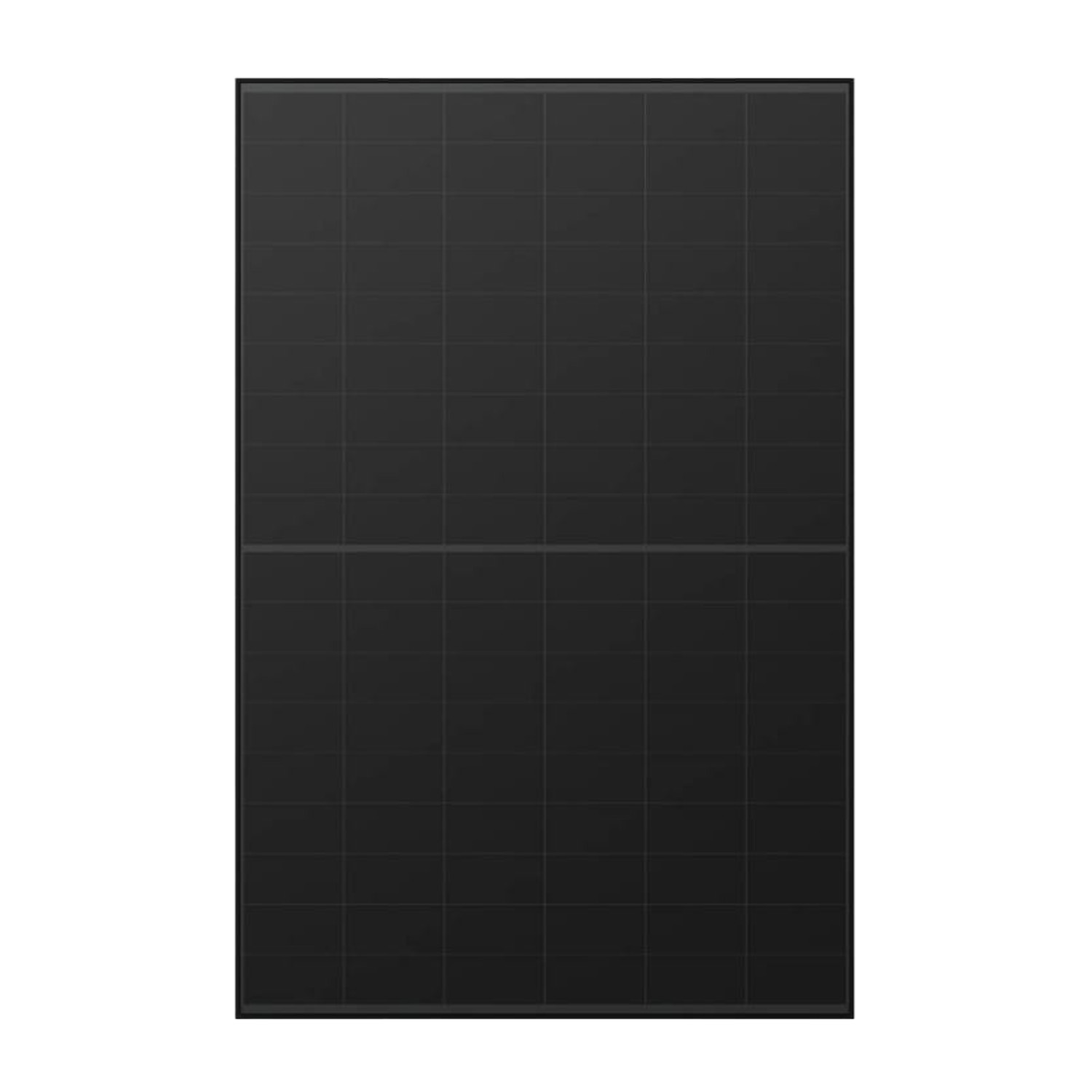

Aiko N‑Type ABC Neostar serijos fotovoltiniai moduliai yra pažangūs technologiniai saulės moduliai, derinantys išskirtinę estetiką ir aukščiausią efektyvumą. Naudojant inovatyvią ABC (All Back Contact) ląstelių technologiją ir elegantišką „Full Black“ dizainą be matomų priekinės dalies laidų linijų, ši serija siūlo iki 460 W išvesties galią ir iki 23,6 % efektyvumą. Tai sprendimas, kuris ne tik generuoja daugiau energijos, bet ir pagerina bet kurios instaliacijos vizualinę išvaizdą bei optimizuoja visos sistemos (BOS) sąnaudas.
Aiko N‑Type ABC Neostar moduliai yra puikus pasirinkimas reiklantiems privatiems ir komerciniams klientams, ieškantiems produkto, derinančio aukščiausią efektyvumą su unikaliu dizainu. Elegantiškas „Full Black“ dizainas puikiai dera su modernia architektūra ir pakelia nekilnojamojo turto estetinę vertę. Aukštas efektyvumas daro šiuos modulius optimalų sprendimą instaliacijoms, kur yra ribota vieta, o BOS sąnaudų optimizavimo privalumai taip pat patrauklūs montuotojams ir vystytojams.
| Parametras | AIKO-A445-MAH54Mb | AIKO-A450-MAH54Mb | AIKO-A455-MAH54Mb | AIKO-A460-MAH54Mb |
|---|---|---|---|---|
| Elektrinė charakteristika | ||||
| STC sąlygos (Standartinės bandymo sąlygos) | ||||
| Maksimali galia (Pmax) (W) | 445 | 450 | 455 | 460 |
| Atvirojo grandinės įtampa (Voc) (V) | 40.60 | 40.70 | 40.80 | 40.90 |
| Įtampa esant maksimaliam galingumui (Vmp) (V) | 33.60 | 33.70 | 33.80 | 33.90 |
| Trumpojo jungimo srovė (Isc) (A) | 13.86 | 13.92 | 13.98 | 14.04 |
| Srovė esant maksimaliam galingumui (Imp) (A) | 13.25 | 13.36 | 13.47 | 13.58 |
| Modulio efektyvumas (%) | 22.8% | 23.0% | 23.3% | 23.6% |
| NOCT sąlygos (Nominal Operating Cell Temperature) | ||||
| Maksimali galia (Pmax) (W) | 335 | 339 | 343 | 346 |
| Atvirojo grandinės įtampa (Voc) (V) | 38.34 | 38.44 | 38.53 | 38.63 |
| Įtampa esant maksimaliam galingumui (Vmp) (V) | 31.73 | 31.82 | 31.92 | 32.01 |
| Trumpojo jungimo srovė (Isc) (A) | 11.21 | 11.26 | 11.31 | 11.36 |
| Srovė esant maksimaliam galingumui (Imp) (A) | 10.57 | 10.66 | 10.75 | 10.84 |
| Galingumo tolerancija | 0~+3% | 0~+3% | 0~+3% | 0~+3% |
| Temperatūros charakteristika (STC) | ||||
| Isc temperatūros koeficientas (%/°C) | +0.05 | +0.05 | +0.05 | +0.05 |
| Voc temperatūros koeficientas (%/°C) | -0.22 | -0.22 | -0.22 | -0.22 |
| Pmax temperatūros koeficientas (%/°C) | -0.26 | -0.26 | -0.26 | -0.26 |
| Mechaninė specifikacija | ||||
| Ląstelių tipas | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Priekinis dangtis (stiklas) | 3.2 mm grūdintas stiklas | 3.2 mm grūdintas stiklas | 3.2 mm grūdintas stiklas | 3.2 mm grūdintas stiklas |
| Rėmas | Anoduotas aliuminis, juodas | Anoduotas aliuminis, juodas | Anoduotas aliuminis, juodas | Anoduotas aliuminis, juodas |
| Laidai | 4mm²(IEC) 12AWG(UL), 300mm | 4mm²(IEC) 12AWG(UL), 300mm | 4mm²(IEC) 12AWG(UL), 300mm | 4mm²(IEC) 12AWG(UL), 300mm |
| Ląstelių skaičius | 108 (6*18) | 108 (6*18) | 108 (6*18) | 108 (6*18) |
| Jungčių dėžutė | IP68, trys bypass diodos | IP68, trys bypass diodos | IP68, trys bypass diodos | IP68, trys bypass diodos |
| Jungtis | MC4 EVO2 | MC4 EVO2 | MC4 EVO2 | MC4 EVO2 |
| Svoris (kg) | 21.6kg ±3% | 21.6kg ±3% | 21.6kg ±3% | 21.6kg ±3% |
| Matmenys (mm) | 1722 x 1134 x 35 | 1722 x 1134 x 35 | 1722 x 1134 x 35 | 1722 x 1134 x 35 |
| Pakuotės duomenys | 31 vnt./paletė | 31 vnt./paletė | 31 vnt./paletė | 31 vnt./paletė |
| Darbo ir montavimo sąlygos | ||||
| Darbo temperatūra (°C) | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
| Maksimali saugiklio nominalioji srovė (A) | 25 | 25 | 25 | 25 |
| Apsaugos klasė | II klasė | II klasė | II klasė | II klasė |
| Voc ir Isc tolerancija (%) | ±3% | ±3% | ±3% | ±3% |
| Maksimali sistemos įtampa (V) | DC1500V | DC1500V | DC1500V | DC1500V |
| Maksimali statinė apkrova (Pa) | Priekyje 5400Pa / Gale 2400Pa | Priekyje 5400Pa / Gale 2400Pa | Priekyje 5400Pa / Gale 2400Pa | Priekyje 5400Pa / Gale 2400Pa |
| Krušos testas | Kruša skersmens 25 mm, greitis 23 m/s | Kruša skersmens 25 mm, greitis 23 m/s | Kruša skersmens 25 mm, greitis 23 m/s | Kruša skersmens 25 mm, greitis 23 m/s |
| Gaisrinė klasė | IEC C klasė | IEC C klasė | IEC C klasė | IEC C klasė |
Matavimo sąlygos:
STC: Spinduliuotės intensyvumas 1000W/m², spektras AM1.5, ląstelės temperatūra 25°C.
NOCT: Spinduliuotės intensyvumas 800W/m², spektras AM1.5, aplinkos temperatūra 20°C, vėjo greitis 1m/s.
