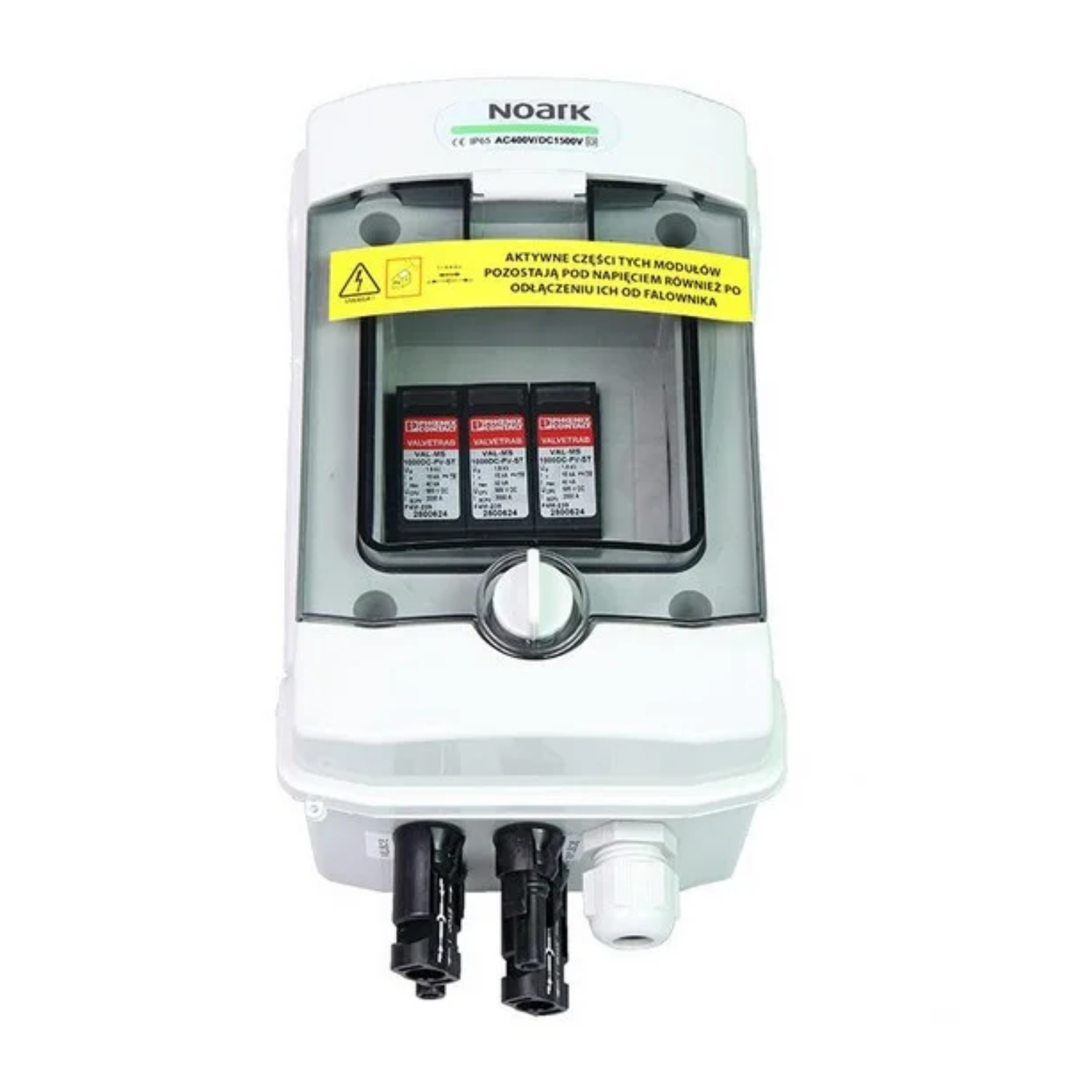

Skirstomoji dėžė – NOARK – SH-5 DC
Produkto informacija
| Svoris | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Serija Standard
Noark SH-5 DC modulinis viršįtampių ribotuvas iš Standard serijos sukurtas apsaugoti fotovoltines sistemas nuo viršįtampių pasekmių. Įrengtas pažangiais T1/T2 tipo ribotuvais, jis užtikrina aukštą saugumo lygį ir patikimą veikimą sudėtingomis sąlygomis, patvirtintą IP65 apsaugos laipsniu ir atsparumu UV spinduliams.
Pagrindinės Noark SH-5 DC Standard serijos savybės:
- Efektyvi T1/T2 tipo apsauga nuo viršįtampių su PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V ribotuvu.
- Maksimali išlydžio srovė Imax – 40 kA (8/20 μs) ir vardinė srovė In – 15 kA (8/20 μs).
- Greitas reagavimo laikas ≤ 25 ns, mažinantis apsaugotų įrenginių gedimų riziką.
- Tvirta, modulinė korpuso konstrukcija su IP65 apsauga, atspari UV spinduliams ir smūgiams (IK08).
- Nominalus izoliacijos įtampa U: 400 V AC, 1500 V DC; darbinė temperatūra nuo -25 °C iki +60 °C.
- Paruoštas prijungti su gamykliškai įdiegtais MC4 Stäubli jungtimis ir suteikiama 5 metų garantija.
Kam tai geras pasirinkimas?
Noark SH-5 DC Standard serija yra idealus sprendimas fotovoltinių sistemų montuotojams, ieškantiems patikimos ir lengvai montuojamos apsaugos įrenginiams, veikiančiems esant aukštai nuolatinės srovės įtampai. Puikiai tinka tiek gyvenamosios paskirties, tiek komerciniams projektams, kur svarbiausia yra saugumas ir apsaugotų įrenginių ilgaamžiškumas.
| Parametras | SH-5 DC |
|---|---|
| AKUMULIATORIAUS ĮVESTIES DUOMENYS | |
| PV grandinės įėjimų | išėjimų skaičius | 1 | 1 |
| Polių skaičius | 4 |
| Jungties tipas | MC4 Stäubli skydinė |
| Modelis | PHS 4 T |
| PAGRINDINIAI DC PUSĖS PARAMETRAI | |
| Kiekis | DC viršįtampių apsaugos rūšis | Tipas | 1 | Phoenix | T1/T2 |
| KORPUSO ELEKTRINIAI IR MECHANINIAI PARAMETRAI | |
| Korpuso matmenys be įvorų ir MC4 (Ilg.|Plot.|Aukšt.) (mm) | 120.00 | 128.00 | 201.00 |
| Atitinka | EN 60670-1, EN 62208 |
| Apsaugos laipsnis | IP65 |
| Apsaugos klasė | II |
| Nominalus izoliacijos įtampa U₁ (V) | 400 V AC, 1500 V DC |
| Šiluminis vielos bandymas (°C) | 650°C |
| Atsparumas smūgiams | IK08 |
| Atsparumas UV | Taip |
| Perdirbamas plastikas | be halogenų |
| Darbinė temperatūra (°C) | -25°C – +60°C |
| Pritaikytas DC viršįtampių apsaugos įrenginys (SPD) | |
| Gamintojas | PHOENIX |
| Modelis | VAL-MS-T1/T2-1000DC-PV/2+V |
| Apsauga nuo viršįtampių | T1 / T2 |
| Tuščiosios eigos įtampa Uocstc (V) | ≤ 975 V DC |
| Maksimali iškrovos srovė Imax (8/20) µs (kA) | 40 kA |
| Atsako laikas tA (ns) | ≤ 25 ns |
| Bandymo žaibo srovė (10/350) µs, krūvis (As) | 2,5 As |
| Bandymo žaibo srovė (10/350) µs, specifinė energija (kJ/Ω) | 6,25 kJ/Ω |
| Bandymo žaibo srovė (10/350) µs, piko srovė Iimp (kA) | 5 kA |
| Bendras iškrovos srovės Itotal (8/20) µs (kA) | 40 kA |
| Bendras iškrovos srovės Itotal (10/350) µs (kA) | 5 kA |
| Izoliacijos varža Riso (GΩ) | > 5 GΩ (esant 500 V DC) |
| Nominali iškrovos srovė In (8/20) µs (kA) | 15 kA |
| Nominali apkrovos srovė I (A) | 80 A |
| Ilgalaikė darbinė srovė ICPV (µA) | < 20 µA DC |
| Maksimali nuolatinė darbinė įtampa Ucpv (V) | 1170 V DC |
| Atsparumas trumpo jungimo IsCPV (kA) | 2000 A |
| Liekaninė įtampa Ures (kV) | ≤ 3,5 kV (esant In) |
| – | ≤ 2,9 kV (esant 5 kA) |
| – | ≤ 3,2 kV (esant 10 kA) |
| – | ≤ 3,7 kV (esant 20 kA) |
| – | ≤ 4,1 kV (esant 30 kA) |
| – | ≤ 4,6 kV (esant 40 kA) |
| Apsauginio laidininko srovė IPE (µA) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Apsaugos lygis Up (kV) | ≤ 3,5 kV |
| Budėjimo režimo galios suvartojimas Pc (mVA) | ≤ 25 mVA |
| Jungčių konfigūracija | Y konfigūracija |
DĖMESIO! NET IŠJUNGUS JUOS IŠ KEITIKLIO, ŠIŲ MODULIŲ AKTYVIOS DALYS IŠLIEKA PO ĮTAMPA.
